泡棉硬度及測試方法綜合說明
泡面硬度一般用
邵氏硬度計測試
一、泡棉硬度范圍分類
常規泡棉
1、普通發泡材料（如海綿、記憶棉）：硬度范圍 20-60 Shore C，具體取決于密度與發泡工藝。
2、EVA泡棉：硬度按應用場景劃分：
-
38度：適用于小型電子產品內襯（參考載荷20kg）。
-
45度：適用于中小型醫療設備、音箱（載荷30-60kg）。
-
60度：用于大型工業設備（載荷≥100kg）。
3、特殊泡棉
-
超軟泡棉/凝膠泡棉（如珍珠棉、發泡硅膠）：硬度低于 20 Shore C，需使用 Shore OO/OOO型或 F型硬度計。
-
硬質PU發泡材料（如工業密封件）：硬度可達 60-90 Shore D，需切換至邵氏D型測試。

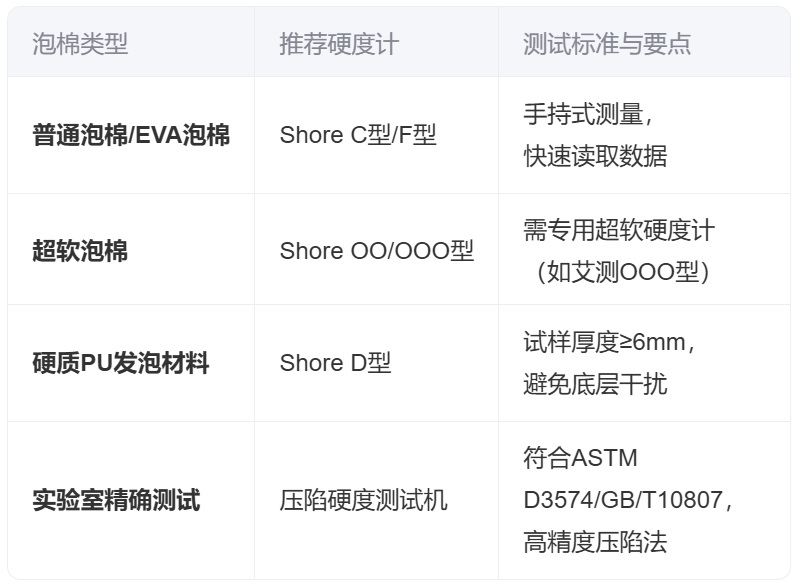

二、硬度計選擇及適用場景
三、測試操作規范
1、通用要求
-
試樣厚度：普通泡棉≥15mm，疊加不足厚度時需保持表面平整。
-
接觸時間：手持硬度計需在1秒內快速讀數，避免壓針下沉誤差。
-
環境條件：實驗室環境調節8小時以上，溫度23±2℃。
2、特殊測試方法
壓陷硬度測試：
-
壓縮至試樣厚度的25%或75%，保持20秒后記錄載荷（如硅膠泡棉）。
-
需校準壓縮速率（0.3mm/s）與初始載荷（0.5kg）。
發泡材料疊加測試：多層疊加時需確保接觸面無間隙，避免數據偏差。
四、注意事項
-
硬度計校準：定期校驗彈簧壓力與壓針磨損，尤其手持設備易因老化導致誤差。
-
材料變形恢復：泡棉具黏彈性，壓陷后需預留恢復時間再二次測試。
-
標準差異：國內部分場景使用“肖氏硬度”，國際通用為邵氏（Shore）或壓陷法（ASTM/GB）。
以上結論綜合泡棉類型、測試場景及標準規范，需根據材料硬度和應用需求選擇對應方法
