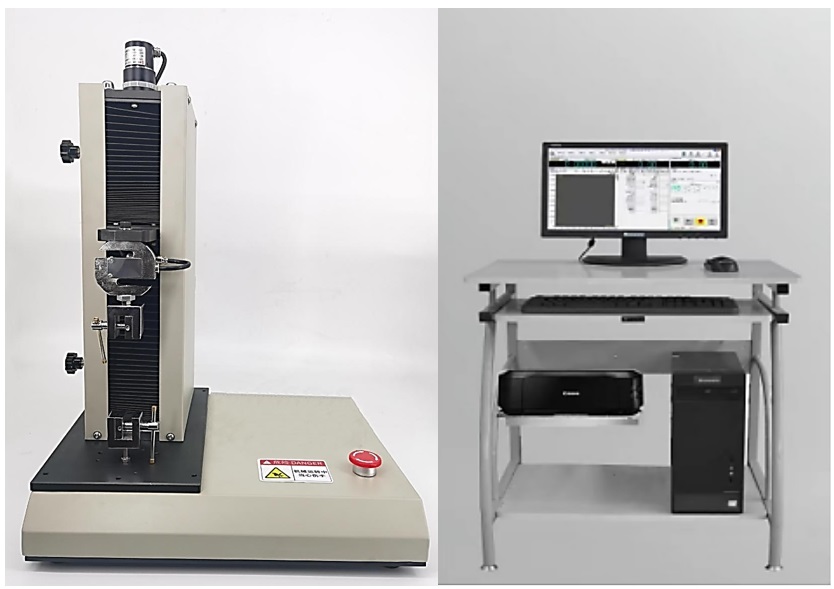

(圖片僅供參考,具體試驗附具以實際為主)
產品簡介
該系列萬能試驗機是一款桌上型小型微機控制試驗機，體積小巧，便于將試驗機放置桌上，操作人員坐椅子上輕松操作。
主要用于各種金屬、非金屬及復合材料進行力學性能指標的測試。采用精密的自動控制和數據采集系統，實現數據采集和控制過程的全數字化調整。在拉伸壓縮試驗中，檢測材料的最大承載拉壓力、抗拉壓強度、伸長壓縮變形、延伸率等技術指標。以上檢測參數在試驗結束后，由Windows上位機軟件根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果與試驗曲線；各檢測參數在試驗結束后可查詢顯示并可打印試驗結果。所有試驗操作均可以通過鼠標在計算機上自動完成。
該設備應用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還應用于大中專院校進行教學演示工作。
設備符合【GB/T16491-1996】、【GBT232-2010】、【GBT6569-2006】、【GB/T 12833-2006】、【GBT 16491-2008】、【JJG139-1999】 、【JJG 157-1995】、【GB/T 2611-2007】等多種國家及行業標準。
主要特點
? 試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作
? 6種力值單位N、kgf、lbf、gf、kN、tf
? 3種位移單位mm、cm、in
? 運行速度可設置（速度可控），分為測力速度和位移速度，根據加載方式區分選擇
? 試樣形變量可設置（位移可控），運行至設置形變量后，可延時保持、自動返回初始位置或立即停止
? 加載力可設置（力值可控）,到達預設力停止、預設力保持
? 提供【通用拉伸試驗】、【通用壓縮試驗】、【通用力保持試驗】、【三/四點抗彎試驗】、【剝離性能試驗】、【撕裂性能試驗】、【防水卷材試驗】和【電工套管試驗】等測試模式
? 力保持類型測試和壓力類型測試（除【三/四點抗彎試驗】外）自帶PID速度力值雙環控制
? 實時顯示位移量、變形量、運行速度、實時力值、峰值力值與試驗時間，試驗數據和曲線等隨試驗過程動態顯示
? 試驗結果有多種坐標曲線顯示：力值-時間、力值-變形、變形-時間
? 自動變速：試驗速度可按預先設定的程序自動變化
? 合格判斷：除自動得出試驗結果外，另可根據預設標準值的合格范圍，做出合格判斷
? 自動存儲：試驗數據和曲線自動存儲到電腦中，儲存數量無限制
? 試驗數據：測試所得數據可查詢、導出word或excel格式
? 試驗報告：可按用戶要求的格式編制試驗報告，形成報表并打印
? 自帶超載保護和限位保護，緊急停機裝置，漏電保護裝置
主要技術參數
|
規格 |
WZS-100D |
WZS-200D |
WZS-300D |
WZS-500D |
WZS-1000D |
WZS-2000D |
WZS-3000D |
|
量程 |
100N |
200N |
300N |
500N |
1000N |
2000N |
3000N |
|
力值分度值 |
小數點后位數0～5位任意選擇 |
|
位移分度值 |
小數點后位數0～3位任意選擇 |
|
單位 |
力值單位：gf、Kgf、N、KN、tf、Lbf
位移單位：mm、cm和in |
|
采力頻率 |
50HZ |
|
力值精度 |
≤±0.5% |
|
行程 |
170mm |
|
試驗空間 |
260mm（不含夾具） |
|
位移精度 |
≤± 0.05mm |
|
速度范圍 |
1-400mm/min |
|
速度精度 |
≤±1% |
|
動力系統 |
步進電機 |
|
電源 |
交流220V 50HZ |
|
尺寸 |
450*380*640mm |
|
重量 |
48kg |

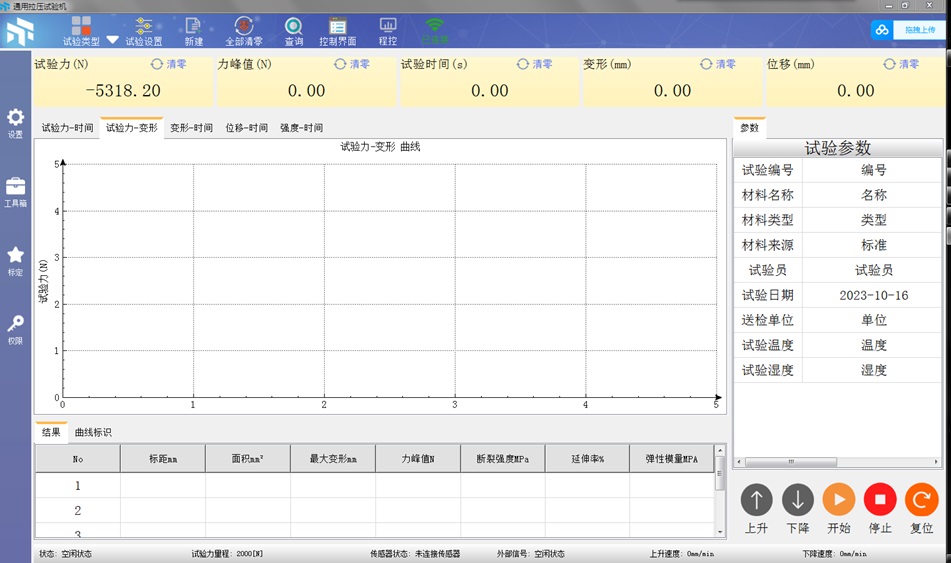

上位機操作界面展示
配置清單
|
序號 |
名稱 |
單位 |
數量 |
|
1 |
全數字控制系統 |
套 |
1 |
|
2 |
基于Windows操作系統的計算機控制軟件 |
套 |
1 |
|
3 |
步進電機 |
套 |
1 |
|
4 |
減速系統 |
套 |
1 |
|
5 |
高精度負荷傳感器 |
只 |
1 |
|
6 |
精密滾珠絲杠副 |
套 |
2 |
|
7 |
光電編碼器 |
只 |
1 |
|
8 |
標配夾具 |
套 |
1 |
|
9 |
電腦 |
臺 |
1 |
