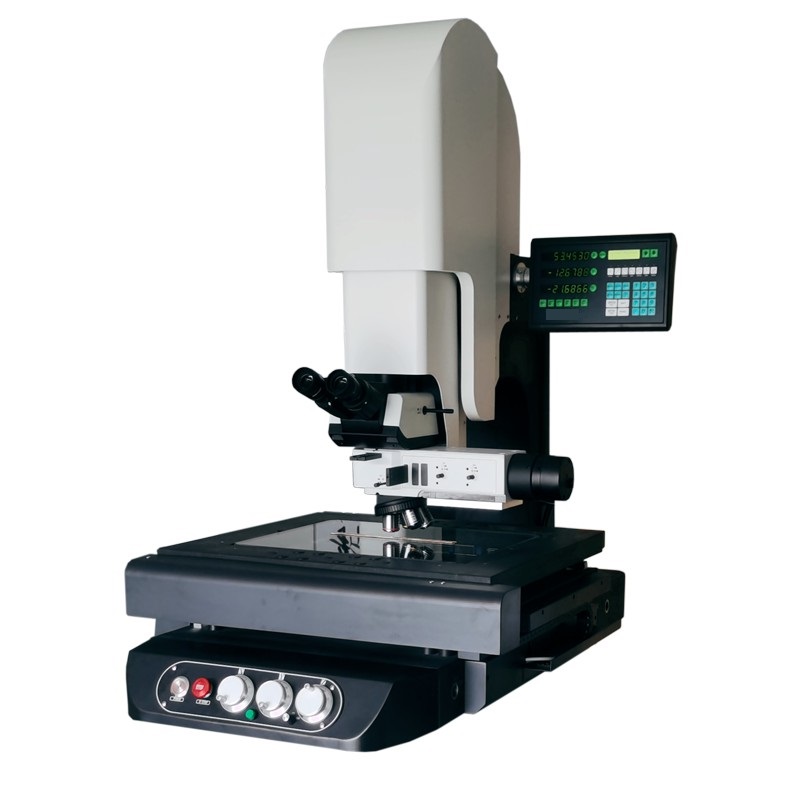

本司最新推出的WV-4030CS系列全自動三軸電動手脈金相測量顯微鏡，專為高端全自動金相量測市場量身定制，其具有高倍觀察測量、CNC編程、精準定位、重復測量、SPC報表統計、自動測量結果輸出等功能，能快速高效地解決高倍觀察量測產品的批量檢測需要。


● 獨家使用專業訂制的高精準細分脈沖金相測量電機，三軸均可轉換通過電脈精準控制，可以實現快中慢三檔調速來控制XYZ三軸移動；而在選擇低速檔時，我們讓電機脈沖量的最小化設置跟傳動機構的最優化調校，可以保證機臺移動時，精細到0.5UM（甚至更低的分辨率）移動精度，而有效地杜絕金相顯微鏡在高倍率下Z軸無法精準對焦及XY無法精準抓取產品圖像邊緣的現象不再發生！


產品特點：


● 由移動工作臺、三軸電子光柵尺和運動專用控制盒組成數據傳動控制系統；

● 雙重閉環運動控制，XYZ三軸伺服驅動，軟件控制及電動手脈精準控制隨機切換；

● 采用全花崗平臺結構，外觀簡潔大方，永不變形，永不生銹；

● 具有多種數據處理、顯示、輸入、輸出功能,使觀察測量與辦公完全結合在一起；

● 標配明場物鏡和明場光路（可選配明暗場）；

● Z軸可選配輔助對焦模塊實現測高功能；

● 可選配手動鼻輪或電動鼻輪；

● 可支持長工作距離物鏡進行對接；

● 采用優異的無限遠光學系統，提高成像襯度和清晰度，用戶可以得到鮮明、清晰的高對比度圖像，可實現明暗場，偏光，微分干涉等多種成像。

技術參數
主體規格

◆X坐標行程:  400（mm）

◆Y坐標行程：300（mm）

◆Z坐標行程:  200（mm）

◆基座材質：花崗巖，移動平臺：花崗巖
◆X、Y坐標測量示值誤差≤（2.5+0.02L）µm ，L為被測長度(單位：mm)
◆X、Y、Z數顯分辨率：0.0005mm(可選配0.0001)
◆透射照明光源：平行光LED冷光源
◆反射照明光源：可變視場光闌與孔徑光闌，均可調中心，帶濾色片插槽與偏光裝置插槽；

◆可根據客戶產品不同而選擇DIC微分干涉功能、明暗場及電動鼻輪等配置。

目視系統
◆物鏡放大倍數：五孔旋轉器，標配5X、10X、20X、50X無限遠長工作距離明場金相物鏡

◆目鏡放大倍數：10X( 單、雙目同)
◆總放大倍數： 50X-500X（包括畸變在內的）
◆物鏡放大倍數誤差：放大率誤差≤0.08%

影像系統
◆攝像機接口：C型接口，可調焦

◆CCD：630萬高清數字相機（自帶軟件可顯示影像視窗及二維尺寸量測）
◆綜合影像最大放大倍數：1000X以上

圖像及測量系列功能

◆視頻的實時播放，停止功能

◆自動白平衡、自動曝光功能

◆視頻采集功能（支持BMP\JPG等存儲模式）、包括靜態捕獲、動態錄像

◆視頻參數設置功能（RGB設置、對比度調節、曝光設置、偏移量設置、gamma調節等等）

◆視頻縮放顯示及視頻大小控制功能

◆視頻上下、左右反轉功能

◆圖像定時采集功能

◆可任意修改圖片及錄像保存路徑

圖像處理功能

◆圖像模糊及銳化

◆亮度\對比度調節

◆RGB增益調節

◆鏡像旋轉功能

圖像測量功能:支持動態和靜態兩種測量方式

◆直線、曲線的長度測量

◆面積、周長測量

◆圓的半徑、周長和面積的測量

◆任意多邊形的周長面積測量

◆角度測量

◆平行線間距測量

◆文本輸入功能

◆測量微調功能

◆刪除圖元功能

◆標記選擇功能

◆撤銷和重做功能，用戶操作有誤時，方便修改

◆測量數據可精確到小數點

◆測量數據及圖片可導入到Word或Excel中
