一、應用范圍：

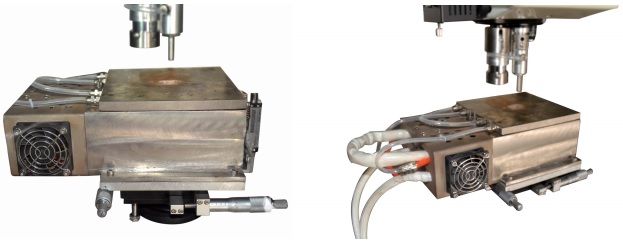

宗德機電高溫維氏硬度計由于材料（如金屬材料、陶瓷 、瑪瑙等）最終的工作環境不同，隨著環境的變化，材料的硬度也會相應發生改變。為了解決同一材料在不同溫度環境下的硬度測試，我們公司在常規硬度計基礎上，增加了高溫系統。來模擬不同的溫度的工作環境，來得到材料在不同環境下的硬度測試數據。使我們的實驗數據更具參考價值。
二、主機系統：
外接電腦控制系統，操作方便；所需數據完全實現在線測試。
主機參數
|
物鏡/壓頭切換 |
自動完成物鏡與壓頭切換 |
|
轉塔傳動方式 |
步進電機驅動銅齒輪傳動 |
|
試驗力 |
標配：0.5、2、3、10 、30kgf
可選：0.3、1、2.5、5、2、3、10、30、1000℃（00℃可選）（爐溫） |
|
升溫速度 |
/min |
|
溫控精度 |
±15mm |
|
溫度設定 |
任意設定目標溫度 |
|
熱電偶 |
PtRh-Pt (Type S) ,熱響應時間<2s |
|
加熱元件 |
硅鉬棒 |
四、圖像采集系統：

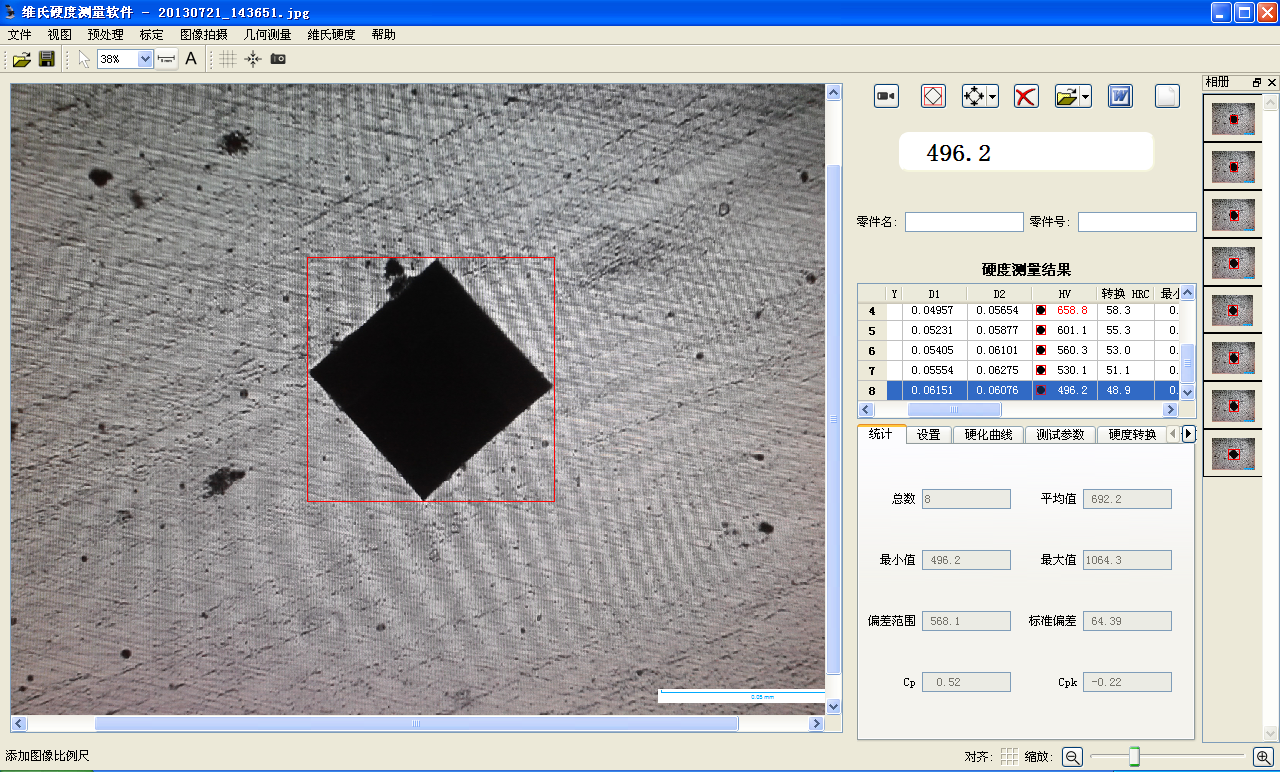

硬度圖像處理系統可進行維氏壓痕測量，統計，儲存及輸出。
軟件自動顯示壓痕測試結果曲線 ，深度曲線，誤差統計，測試次數分組統計等
1、操作系統: Windows XP or Windows 7。
2、嚴格按國家標準GB和國際標準ISO設計。
3、中英文兩用、界面設計簡潔明了，操作方便、具有細膩專業的品質。
4、高分辨率的圖像保證了高精度的硬度測量。
5、提供自動測量和手動測量，手動測量又分為4點測量和對角測量。
6、提供用鼠標測量和鍵盤測量，屏幕上提供中心點及比例尺顯示。
7、提供用標準長度尺或硬度塊對硬度進行精密校準。
8、提供對球面或圓柱面試件表面的硬度修正。
9、提供對試驗力偏差引起的硬度值誤差進行自動修正。
10、滲碳層、氮化層、淬火層、冷激層、焊縫、電鍍層等硬度梯度曲線及硬度深度分析。

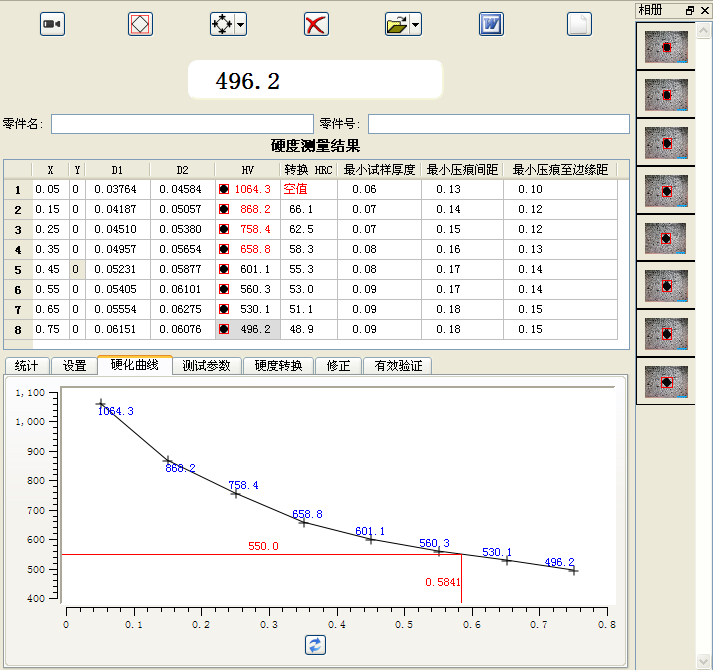

11、測量完畢后自動生成硬度梯度曲線圖。
12、根據美標E140 -05 ，國標GB T1172 -1999 實現 12 種硬度值的自動轉換例如：（HRCHRAHRBHR15NHR30NHR45NHR15THR30THR45THBW）
13、自動生成硬度曲線圖的直方圖，以及組合梯度曲線的組合直方圖。
14、可在圖像的任意位置添加比例尺及標注說明
15、可打印輸出的圖像，圖像倍率可根據需要設定。
16、提供測量任意兩點間距，可進行TV屏幕上被放大的樣品圖像中的距離測量。如涂層鍍層深度、零件細小結構的尺寸測量等。
17、能滿足滲碳零件的滲碳層深度的測量和曲線圖、高頻淬火零件的硬化層深度的測量程序和曲線圖要求等，并在電腦硬盤中作測量軟件備份。電腦軟件測量和顯示功能：色彩，反差，亮度，色度調節可任意調節。
18、層深硬度值 (例如 HV550) 所對應的有效硬化層深度。
19、可輸出Word和Excel格式的測試報告，可按需要方便的插入試樣表面的圖像和/或硬度值曲線圖。支持英文報告輸出。
20、測試數據可以存為ivd數據文件，海量的儲存空間方便客戶隨時調用。
技術參數：
|
圖像傳感器 |
CMOS（彩色） |
|
有效像素 |
2048(H)×1536(V) |
|
成像區域 |
6.55(H)×4.92(V)mm 1/2型 |
|
掃描方式 |
逐行掃描 |
|
鏡像反轉功能 |
傳感器水平翻轉 和垂直翻轉 |
|
像素尺寸 |
3.2(H)×3.2(V)μm |
|
快門方式 |
卷簾 |
|
顏色排列 |
RGB bayar排列 |
|
幀率 |
12fps |
|
電子快門 |
1/19688～0.832s ※24MHz 驅動時鐘 |
|
接口 |
USB2.0批量傳送 |
|
同步方式 |
內部同步 |
|
鏡頭卡口 |
C卡口 |
五、凈化循環系統：
箱體與氣體凈化系統形成密閉的工作環境，向箱體內充入惰性氣體（氬氣），并循環清除掉其中的活性物質，使系統保持高清潔和高純度的惰性氣體環境（水、氧均能達到0.1ppm以下的設備）。這樣既不會對硬度計力值及測量精度產生影響，又能防止試樣在加熱過程中氧化。
產品特點及優勢
1.極低的系統的泄漏率:
該手套箱泄漏率出廠標準為<0.005VOL%/H，標準手套箱泄漏率實測值<0.001VOL%/H，遠低于國際通行的<0.05VOL%/H標準，系統采用氧氣法具有自動檢測泄漏率的功能。
2.組裝完成后全套系統采用三套檢測程序：
3.正負壓力變化檢測；
4.氦質譜檢漏儀進行氣密性檢測；
5.氧氣法泄漏率檢測。
6.極強的除氧除水循環凈化能力：
循環凈化系統采用了獨創的凈化材料還原再生專利技術，該專利技術可以用一鋼瓶還原氣還原再生出8—10公斤的除氧劑，所以除氧劑填裝量可以達到8公斤，與除氧劑相匹配的除水劑填裝量也可以達到16公斤。
主要參數
1）水含量<1ppm，實測值<0.1ppm
2）氧含量<1ppm，<0.1ppm
3）泄漏率：＜0.005VOL%/H，標準手套箱泄漏率實測值＜0.001VOL/H,
手套箱自帶氧氣法泄漏率自動檢測功能（目前國際上通行的手套箱泄漏率標準為＜0.05VOL/H）
4）除氧劑填裝量：8公斤
5）除水劑填裝量：16公斤
6）活性炭填裝量：6公斤
7）有效除氧量：>80升
8）有效除水量：>2.5公斤
9）凈化材料一次再生率：>80%
